今、私のアナログプレーヤーは「Technics SL-1200MK5」を大胆に改造して使っているのですが、不注意で壊してしまいましたorz

事の発端は去年のことになるのですが、電源を入れたままテスターでスタイラスライトの電圧を計測しようとしたところ、手が滑って他の部分にテスター棒が接触してショート（汗）　電源が入らなくなってしまいました（大汗）

「どうせヒューズが飛んだんだろう」と簡単に考えていたのですが、ヒューズは異常ありません（汗）　つまり症状は「重度」ということになります（大汗）

とりあえず電源トランスから電圧は来ている、整流回路からのDCも来ている、その電圧を最初に受けるトランジスタの導通が・・・ない。ということは、原因発覚です。

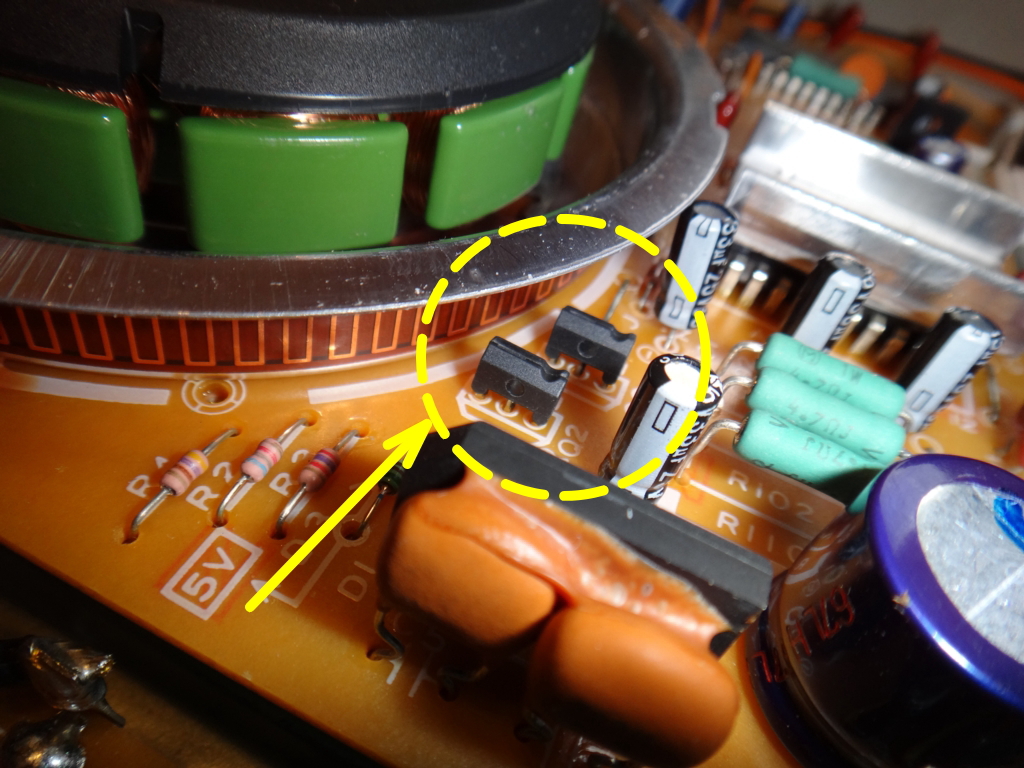

上の写真が故障したトランジスタです。
壊れたものは１個だけだったんですが、念のため２個共交換しておきましたw

交換後に緊張しながらも電源を入れてみると、パワーランプが点灯しました！ww
でもスタイラスライトが点灯しません（汗）　

今度はライト周りの回路図を見て「何が怪しいんだ？」と思案していると、どうやらツェナーダイオードが壊れているようで、これを交換したらあっさり点灯しましたwww

自分で撒いた種とは言え、壊れた瞬間はorzでしたw
でも自分で修理したおかげで新たな知識も得られたことですし、とりあえずはOKということにしておきますかww
